Come ridurre la latenza di rete sotto i 20ms per applicazioni critiche?

Sei uno sviluppatore VoIP o gaming e stai perdendo utenti. Il colpevole ha un nome preciso: lag. Ogni millisecondo di ritardo è un utente frustrato, una transazione persa, un vantaggio competitivo che svanisce. La reazione istintiva è spesso quella di incolpare la connessione internet dell’utente o di applicare soluzioni superficiali lette su forum generici, come suggerire di chiudere YouTube in background o di passare dal Wi-Fi al cavo Ethernet. Questi consigli, pur avendo un fondo di verità, sono del tutto inadeguati per chi progetta applicazioni dove l’interazione in tempo reale è tutto.

Il problema è che queste soluzioni trattano solo i sintomi, non la causa. Non riescono a spiegare perché un’infrastruttura apparentemente performante soffra di picchi di latenza inspiegabili o perché due utenti sulla stessa rete abbiano esperienze radicalmente diverse. La verità è che per scendere sotto la soglia critica dei 20 millisecondi, è necessario smettere di pensare come un utente finale e iniziare a ragionare come un architetto di rete ossessionato dalle performance. Questo significa armarsi di un bisturi metaforico e sezionare ogni strato del percorso dei dati.

E se la vera chiave non fosse la quantità di banda disponibile, ma la qualità e la prevedibilità del percorso che ogni pacchetto compie? Questo articolo abbandona le platitudini per immergersi nelle ottimizzazioni tecniche che fanno la differenza. Analizzeremo come diagnosticare con precisione i colli di bottiglia, come dare priorità chirurgica al traffico critico, l’impatto nascosto dell’hardware di commutazione e perché, per le performance estreme, il sistema operativo stesso diventa un nemico da aggirare. È un’immersione profonda nel “perché” dietro il lag, fornendo gli strumenti per trasformare un’applicazione lenta in un’esperienza istantanea.

Per affrontare in modo sistematico questa sfida, abbiamo strutturato l’analisi in diverse aree chiave. Dalla diagnostica di base alla scelta dell’hardware più estremo, ogni sezione vi fornirà gli elementi per costruire una strategia di riduzione della latenza robusta e misurabile.

Traceroute e Ping: come identificare dove si perde tempo nella rete

Prima di poter ottimizzare, è necessario misurare. Nel mondo del networking, Ping e Traceroute sono i bisturi fondamentali per una prima diagnosi. Mentre il Ping misura il tempo di andata e ritorno (Round Trip Time) verso una singola destinazione, fornendo un primo indicatore della salute della connessione, è il Traceroute (o la sua evoluzione, MTR) a svelare la storia completa. Per applicazioni critiche come il gaming o il VoIP, l’obiettivo è mantenere una latenza stabile e, secondo gli esperti di networking, una latenza sotto i 20ms è considerata ottimale per un’esperienza fluida e reattiva. Superata questa soglia, l’interazione umana percepisce il ritardo.

Traceroute esegue una mappatura del percorso che i pacchetti dati compiono dalla sorgente alla destinazione, mostrando ogni “hop” (salto) intermedio – tipicamente un router – e la latenza accumulata in ogni passaggio. Questo permette di isolare con precisione il punto esatto della catena in cui si verifica il ritardo. Un’analisi di un traceroute da una rete Fastweb nel nord Italia verso i server di Cloudflare, ad esempio, può mostrare come il traffico venga instradato efficacemente attraverso punti di peering nazionali come il MIX (Milan Internet eXchange) di Milano, minimizzando la latenza. Al contrario, lo stesso strumento può evidenziare come il traffico verso servizi statunitensi attraversi mezza Europa prima di raggiungere l’oceano, introducendo ritardi inevitabili che solo una strategia di CDN o di edge computing può mitigare.

Per un’analisi ancora più profonda, si consiglia di utilizzare MTR (My Traceroute). Questo strumento combina la funzionalità di traceroute con quella di ping, inviando pacchetti in modo continuo e mostrando statistiche in tempo reale sulla perdita di pacchetti e sulla latenza per ogni hop. Questo è fondamentale per identificare problemi intermittenti che un singolo traceroute potrebbe non rilevare.

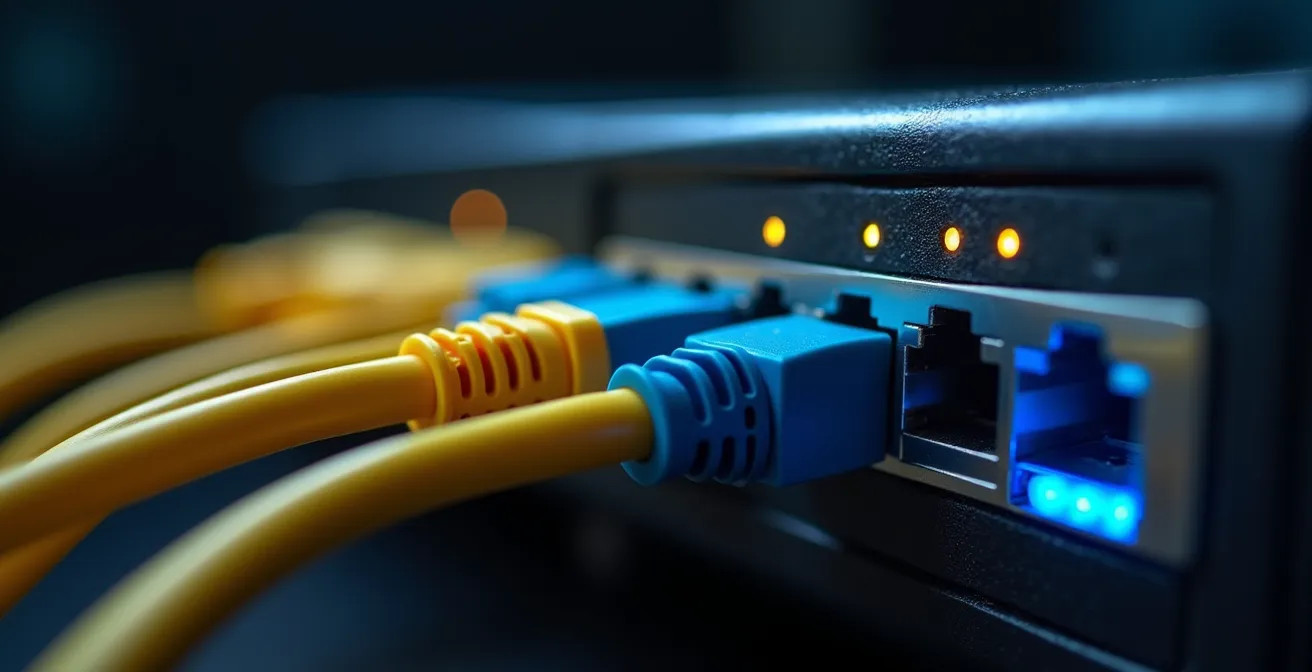

QoS (Quality of Service): come garantire banda al VoIP a scapito di YouTube

Una volta identificato il percorso, il passo successivo è controllarlo. La Quality of Service (QoS) è un insieme di tecnologie che permette di gestire il traffico di rete per dare priorità a determinate applicazioni rispetto ad altre. In un ambiente dove un’applicazione VoIP critica compete per la banda con lo streaming 4K di YouTube o con download pesanti, la QoS non è un’opzione, ma una necessità. Senza di essa, tutti i pacchetti vengono trattati allo stesso modo (“best effort”), e una chiamata VoIP subirà jitter e interruzioni a causa della saturazione della linea da parte di traffico meno importante.

L’approccio tradizionale alla QoS, comune in molti router consumer, si basa su regole statiche che prioritizzano il traffico in base a porte TCP/UDP o indirizzi IP. Sebbene funzionale, questo metodo è rigido e richiede una configurazione manuale complessa. Le tecnologie moderne, tuttavia, hanno fatto passi da gigante. Gli algoritmi di Smart Queue Management (SQM), come CAKE o FQ-CoDel, disponibili su firmware avanzati come OpenWrt, rivoluzionano questo paradigma. Essi non solo prioritizzano il traffico, ma combattono attivamente il “bufferbloat”, un fenomeno che causa alta latenza quando i buffer dei dispositivi di rete si riempiono eccessivamente.

Questi algoritmi moderni utilizzano tecniche come il Deep Packet Inspection (DPI) per identificare le applicazioni in modo più intelligente, adattando dinamicamente la gestione delle code per garantire che i pacchetti sensibili alla latenza, come quelli VoIP, vengano sempre elaborati per primi, indipendentemente dal carico di rete.

Il confronto tra l’approccio tradizionale e quello moderno evidenzia un salto qualitativo fondamentale per le applicazioni real-time.

Switch cut-through o store-and-forward: quale riduce il ritardo di commutazione?

La latenza non si accumula solo tra i router su Internet, ma anche all’interno della propria rete locale (LAN). Ogni switch che un pacchetto attraversa introduce un piccolo ritardo, noto come ritardo di commutazione. Per la maggior parte delle applicazioni, questo ritardo è trascurabile, ma in ambienti ultra-sensibili come il trading ad alta frequenza (HFT) o studi di produzione video, la modalità di funzionamento dello switch diventa un fattore critico. Esistono due modalità principali: store-and-forward e cut-through.

Nella modalità store-and-forward, lo switch attende di ricevere l’intero pacchetto (frame Ethernet) prima di controllarne l’integrità (CRC check) e inoltrarlo alla porta di destinazione. Questo approccio è il più affidabile, poiché garantisce che i pacchetti corrotti non vengano propagati nella rete, ma introduce una latenza variabile che dipende dalla dimensione del pacchetto. Al contrario, la modalità cut-through è progettata per la massima velocità. Lo switch inizia a inoltrare il pacchetto non appena ha letto l’indirizzo MAC di destinazione, senza attendere la fine della trasmissione. Questo riduce drasticamente la latenza, portandola a valori costanti e minimi, ma ha un costo: eventuali errori nel pacchetto verranno propagati lungo la rete.

Esiste un compromesso intelligente, spesso utilizzato in ambienti data center che richiedono sia bassa latenza che alta affidabilità. Questa modalità è nota come “Fragment-Free”.

La scelta, quindi, non è banale: per un’applicazione VoIP standard, uno switch store-and-forward è più che sufficiente. Per un cluster di server gaming o una piattaforma di trading, uno switch che opera in modalità cut-through o fragment-free può rappresentare un vantaggio competitivo misurabile in microsecondi.

TCP vs UDP: l’errore di scelta che uccide le performance dello streaming

A livello di trasporto, la scelta del protocollo è una delle decisioni architetturali più impattanti sulla latenza. La dicotomia classica è tra TCP (Transmission Control Protocol) e UDP (User Datagram Protocol). TCP è orientato alla connessione e all’affidabilità: garantisce che ogni pacchetto arrivi a destinazione, nell’ordine corretto e senza errori, ritrasmettendo i pacchetti persi. Questa affidabilità, però, ha un costo elevato in termini di latenza a causa dei meccanismi di handshake, acknowledgment (ACK) e controllo di congestione.

UDP, al contrario, è un protocollo “spara e dimentica”. Invia i pacchetti senza stabilire una connessione formale e senza alcun meccanismo di garanzia sulla consegna. Se un pacchetto si perde, non viene ritrasmesso. Questo lo rende intrinsecamente più veloce e con una latenza molto inferiore, facendone la scelta d’elezione per applicazioni in tempo reale come il gaming online, le chiamate VoIP e lo streaming video live, dove la tempestività di un pacchetto è più importante della sua assoluta integrità. Perdere un singolo frame video o un frammento audio di pochi millisecondi è preferibile a bloccare l’intero stream in attesa di un pacchetto ritardatario.

Tuttavia, la scelta di UDP espone a un rischio subdolo: il throttling (limitazione) da parte degli Internet Service Provider (ISP). Alcuni operatori, per gestire la congestione sulla loro rete, tendono a de-prioritizzare o addirittura a scartare il traffico UDP, specialmente durante le ore di punta, favorendo il traffico TCP (come la navigazione web). Questo può portare a un degrado delle performance dell’applicazione che non dipende dalla propria infrastruttura. È fondamentale per uno sviluppatore essere in grado di diagnosticare questo problema. Per fortuna, esistono protocolli moderni come QUIC (usato da HTTP/3), che gira su UDP ma re-implementa meccanismi di affidabilità e controllo di congestione, cercando di unire il meglio dei due mondi.

• Eseguire un test di velocità standard (basato su TCP) tramite servizi noti come Speedtest.net.
• Utilizzare strumenti specifici come iPerf3 per misurare il throughput massimo raggiungibile utilizzando esclusivamente il protocollo UDP.
• Confrontare i risultati: una differenza di performance drastica tra il test TCP e quello UDP può essere un forte indicatore di throttling.
• Ripetere i test in diversi orari (ore di punta vs. notte) per identificare pattern di gestione del traffico da parte dell’ISP.
• In caso di throttling confermato, documentare i risultati per una segnalazione formale all’AGCOM, l’autorità garante per le comunicazioni in Italia.

Perché il monitoraggio passivo non basta a rilevare i micro-burst di latenza?

Hai un sistema di monitoraggio di rete basato su SNMP che mostra tutti gli indicatori “verdi”: utilizzo della CPU basso, banda di rete lontana dalla saturazione. Eppure, gli utenti continuano a lamentare lag e disconnessioni inspiegabili. Il problema è che stai guardando la fotografia sbagliata. Il monitoraggio passivo tradizionale, come SNMP (Simple Network Management Protocol), si basa sulla raccolta di contatori e medie statistiche dai dispositivi di rete. In genere, il monitoraggio passivo SNMP calcola medie su intervalli di 1-5 minuti, un’eternità nel mondo delle applicazioni real-time.

Questo approccio è completamente cieco a un fenomeno devastante per la latenza: i micro-burst (o micro-esplosioni). Si tratta di picchi di traffico istantanei, che durano solo pochi millisecondi ma sono abbastanza intensi da saturare i buffer di uno switch o di un router, causando perdite di pacchetti e picchi di latenza improvvisi. Poiché questi eventi sono estremamente brevi, vengono “annegati” e resi invisibili nelle medie calcolate su intervalli di minuti dal monitoraggio passivo. Per l’SNMP, è come se non fossero mai accaduti.

L’unico modo per catturare questi nemici invisibili è implementare un monitoraggio attivo. Questa tecnica consiste nell’utilizzare sonde software o hardware per generare traffico sintetico a intervalli molto brevi (es. ogni 100-200ms) e misurare con precisione la latenza, il jitter e la perdita di pacchetti end-to-end. Questo permette di creare una baseline delle performance ad altissima risoluzione e di rilevare immediatamente qualsiasi deviazione, per quanto breve.

Kernel bypass: perché il sistema operativo standard è troppo lento per il trading?

Abbiamo analizzato la rete fisica, i protocolli e il monitoraggio. Ma per le applicazioni più esigenti, il collo di bottiglia finale si nasconde in un posto inaspettato: il sistema operativo stesso. Quando un pacchetto di rete arriva alla scheda di rete (NIC), prima di poter essere processato dall’applicazione (il tuo gioco, il tuo software VoIP), deve attraversare l’intero stack di rete del kernel del sistema operativo (Linux, Windows, ecc.). Questo percorso implica molteplici copie dei dati in memoria, cambi di contesto tra kernel-space e user-space e l’elaborazione di uno stack protocollare complesso. Ogni singola operazione aggiunge latenza, misurabile in microsecondi, ma che si accumula rapidamente.

Per applicazioni come il trading ad alta frequenza (HFT), dove ogni microsecondo conta, questo ritardo è inaccettabile. La soluzione è radicale: il kernel bypass. Tecnologie come DPDK (Data Plane Development Kit) o Solarflare/Mellanox VMA permettono a un’applicazione in user-space di comunicare direttamente con l’hardware della scheda di rete, aggirando completamente lo stack del kernel. I dati passano dalla NIC alla memoria dell’applicazione senza copie intermedie e senza l’intervento del sistema operativo. Questo riduce la latenza di elaborazione dei pacchetti da decine di microsecondi a meno di 2-3 microsecondi.

Ovviamente, questa potenza ha un prezzo. Come sottolineano gli esperti, “il kernel bypass non è una magia trasparente. Spesso richiede modifiche significative all’applicazione, che deve essere riscritta per usare le librerie specifiche come DPDK”. L’applicazione diventa responsabile di compiti che normalmente sono delegati al SO, come la gestione dei buffer e dello stack protocollare. Tuttavia, il guadagno in termini di performance può essere sbalorditivo, e non è limitato al solo mondo della finanza.

Flussi video chirurgici: come gestire la banda passante senza saturare la rete dell’ospedale

Esistono scenari dove la latenza non è solo una questione di performance, ma letteralmente di vita o di morte. La telechirurgia e la diagnostica per immagini in tempo reale rappresentano l’apice delle applicazioni critiche. In una sala operatoria moderna, flussi video ad altissima risoluzione provenienti da endoscopi, microscopi e altri strumenti medicali devono essere trasmessi, analizzati e visualizzati con una latenza quasi nulla. In questo contesto, gli standard video medicali richiedono una compressione “visually lossless” con una latenza end-to-end sotto i 100ms, un requisito estremamente stringente.

Il problema è che questi flussi video critici condividono la stessa infrastruttura di rete con centinaia di altri dispositivi: PC amministrativi, sistemi di cartelle cliniche elettroniche, Wi-Fi per pazienti e personale. Un picco di traffico generato da un backup notturno o da un aggiornamento software di massa non può e non deve interferire con il flusso video di un’operazione chirurgica in corso. La soluzione risiede in una combinazione di segmentazione di rete e QoS spinta all’estremo. Le reti ospedaliere moderne non sono piatte; sono meticolosamente segmentate.

Questo approccio multi-livello – isolamento fisico/logico, ridondanza degli operatori e prioritizzazione assoluta – è l’unico modo per garantire la performance e l’affidabilità richieste da applicazioni così critiche.

Quale hardware server serve per il Trading ad Alta Frequenza (HFT) competitivo?

Siamo giunti all’estremo dell’ossessione per la latenza: il Trading ad Alta Frequenza (HFT). In questo mondo, i vantaggi competitivi si misurano in nanosecondi e le decisioni hardware non sono guidate dal costo o dalla capacità, ma da un unico parametro: la velocità pura. Le scelte fatte qui rappresentano la massima espressione di ogni concetto che abbiamo esplorato. Per un’azienda HFT, non basta avere un server potente; serve un’architettura olistica dove ogni componente è scelto per minimizzare il ritardo.

Il primo fattore, non negoziabile, è la colocation. I server di trading devono essere fisicamente alloggiati nello stesso data center del “matching engine” della borsa. Ogni metro di fibra ottica aggiunge circa 5 nanosecondi di latenza. Per questo, le aziende pagano cifre esorbitanti per avere un posto nel rack più vicino possibile a quello della borsa. In Italia, per esempio, il data center primario di Borsa Italiana si trova a Bergamo (tramite Aruba IT3), ed è lì che si concentra la battaglia per la colocation.

Ma la prossimità fisica non basta. L’hardware stesso è radicalmente diverso da un server standard. La CPU non è scelta per il numero di core, ma per la massima frequenza operativa single-core, poiché molti algoritmi di trading non parallelizzano bene. Le schede di rete sono modelli specializzati di Solarflare o Mellanox che supportano il kernel bypass nativamente. E per l’ottimizzazione definitiva, la logica di trading stessa viene spostata dalla CPU a un FPGA (Field-Programmable Gate Array), un chip la cui logica può essere programmata in hardware, portando la latenza di decisione nell’ordine dei nanosecondi. Persino la sincronizzazione temporale abbandona il protocollo NTP standard in favore del PTP (Precision Time Protocol), che garantisce una precisione sub-microsecondo, fondamentale per la reportistica regolamentare.

La tabella seguente riassume le differenze abissali tra un’infrastruttura standard e una ottimizzata per HFT.

Per implementare queste strategie, il primo passo non è acquistare hardware costoso, ma eseguire una diagnostica approfondita della vostra attuale infrastruttura di rete. Iniziate oggi a mappare il percorso dei vostri dati per identificare con precisione chirurgica dove si annida ogni singolo millisecondo di ritardo.
