Come organizzare un armadio rack server per evitare surriscaldamenti e caos cavi?

Aprire la porta di un armadio rack e trovarsi di fronte a una cascata informe di cavi, sentire una folata di aria rovente e non riuscire a distinguere quale server sia collegato a quale switch. È una scena fin troppo familiare per molti System Admin, specialmente in PMI dove l’infrastruttura cresce in modo organico e disordinato. Si eredita un “debito tecnico infrastrutturale” che non è fatto di codice, ma di rame, plastica e metallo. La tentazione è quella di risolvere i problemi con soluzioni tampone: aggiungere qualche ventola, usare più fascette, sperare che nulla si guasti.

Ma queste sono solo cure palliative che non affrontano la radice del problema. Un rack server non è un semplice contenitore, ma un ecosistema delicato dove il flusso d’aria, la distribuzione dell’energia e la sicurezza fisica sono interconnessi. Ignorare questi principi non porta solo a un’estetica discutibile, ma a guasti hardware imprevisti, performance degradate, consumi energetici fuori controllo e, come vedremo, a gravi vulnerabilità di sicurezza che nessun firewall può risolvere.

Questo articolo abbandona i consigli superficiali per abbracciare un approccio metodico, quello di un installatore professionista. La nostra missione non è “fare ordine”, ma applicare una disciplina ingegneristica per trasformare un armadio caotico in un asset aziendale efficiente, sicuro e manutenibile a colpo d’occhio. Analizzeremo come governare il flusso termodinamico, come implementare un cable management a prova di errore, come pianificare l’alimentazione e lo spazio per il futuro e perché la sicurezza fisica è l’ultimo, invalicabile baluardo a protezione dei vostri dati.

Per navigare con metodo attraverso i pilastri di un’organizzazione rack professionale, abbiamo strutturato questa guida in sezioni chiare. Il sommario seguente vi permetterà di accedere direttamente agli argomenti di vostro interesse o di seguire il percorso logico che abbiamo delineato.

Corridoi caldi e freddi: come posizionare i server per non farli soffocare

Il primo errore nel raffreddamento di un rack è pensare in termini di “più aria fredda”. Il vero segreto è la separazione. I server sono progettati per aspirare aria fredda dalla parte anteriore (front) ed espellere aria calda dalla parte posteriore (rear). Quando i rack sono disposti senza un criterio, o quando i dispositivi al loro interno sono montati in modo casuale, l’aria calda espulsa viene immediatamente ri-aspirata da altri server. Questo crea un circolo vizioso che fa lavorare le ventole al massimo, aumenta i consumi e porta inevitabilmente al surriscaldamento e al thermal throttling, riducendo le performance della CPU.

La soluzione è creare un flusso termodinamico controllato, implementando la metodologia dei “corridoi caldi e freddi”. All’interno di una sala server, tutti i rack devono essere allineati in modo che le parti anteriori si fronteggino (creando un corridoio freddo) e le parti posteriori si fronteggino (creando un corridoio caldo). L’impianto di condizionamento immette aria fredda nel corridoio freddo e aspira quella esausta dal corridoio caldo. Questa semplice disposizione impedisce la miscelazione dell’aria e garantisce che ogni server respiri solo aria fresca.

Questa non è solo una finezza teorica, ma una necessità economica. Secondo una ricerca di settore, il contenimento del corridoio di aria calda può offrire fino al 43% di risparmio energetico sui costi di raffreddamento. Invece di disperdere calore, lo si può addirittura trasformare in una risorsa. Un esempio virtuoso in Italia è il data center Avalon 3 di Milano, che utilizza il calore di scarto dei suoi server per alimentare la rete di teleriscaldamento cittadina, riscaldando circa 1.600 abitazioni e dimostrando come un costo energetico possa diventare un beneficio per la comunità.

Anche in un singolo armadio, il principio vale: tutti i dispositivi devono essere montati con il front nello stesso verso, e pannelli ciechi devono essere installati negli spazi vuoti per evitare che l’aria calda del retro ritorni davanti.

Cable Management: l’errore dei cavi a cascata che ti impedisce di sostituire uno switch

Un cablaggio disordinato è il sintomo più evidente del “debito tecnico infrastrutturale”. L’errore più comune, e più dannoso, è il cosiddetto “cablaggio a cascata”: collegare i server direttamente alle porte dello switch con cavi patch di lunghezza casuale. All’inizio sembra funzionare, ma al primo intervento di manutenzione il disastro è servito. Provare a sostituire uno switch centrale diventa un’operazione chirurgica a cuore aperto, con il rischio di scollegare il servizio sbagliato e causare un downtime.

Il cable management non è estetica, è manutenibilità a colpo d’occhio. L’obiettivo è creare un sistema in cui ogni cavo sia tracciabile, accessibile e sostituibile senza impattare gli altri. La regola d’oro è la standardizzazione e l’uso di componenti specifici. I cavi devono avere una lunghezza predefinita e precisa, non un metro in più del necessario. Le fascette in plastica sono da bandire: danneggiano la guaina dei cavi nel tempo e vanno tagliate a ogni modifica. Si usano esclusivamente fascette in velcro, idealmente con codici colore per distinguere le funzioni (es. blu per le porte dati, giallo per la IPMI, rosso per l’alimentazione).

Per raggiungere un’organizzazione professionale, è fondamentale l’uso di due componenti: i pannelli patch e i gestori di cavi orizzontali. I cavi provenienti dai server non si collegano direttamente allo switch, ma terminano su un pannello patch. Lo switch viene poi collegato al pannello patch con cavi corti e ordinati. In questo modo, lo switch può essere sostituito in pochi minuti senza toccare un singolo cavo collegato ai server. I gestori di cavi, posizionati sopra e sotto ogni switch o pannello, guidano i cavi orizzontalmente, evitando grovigli e garantendo un flusso d’aria ottimale.

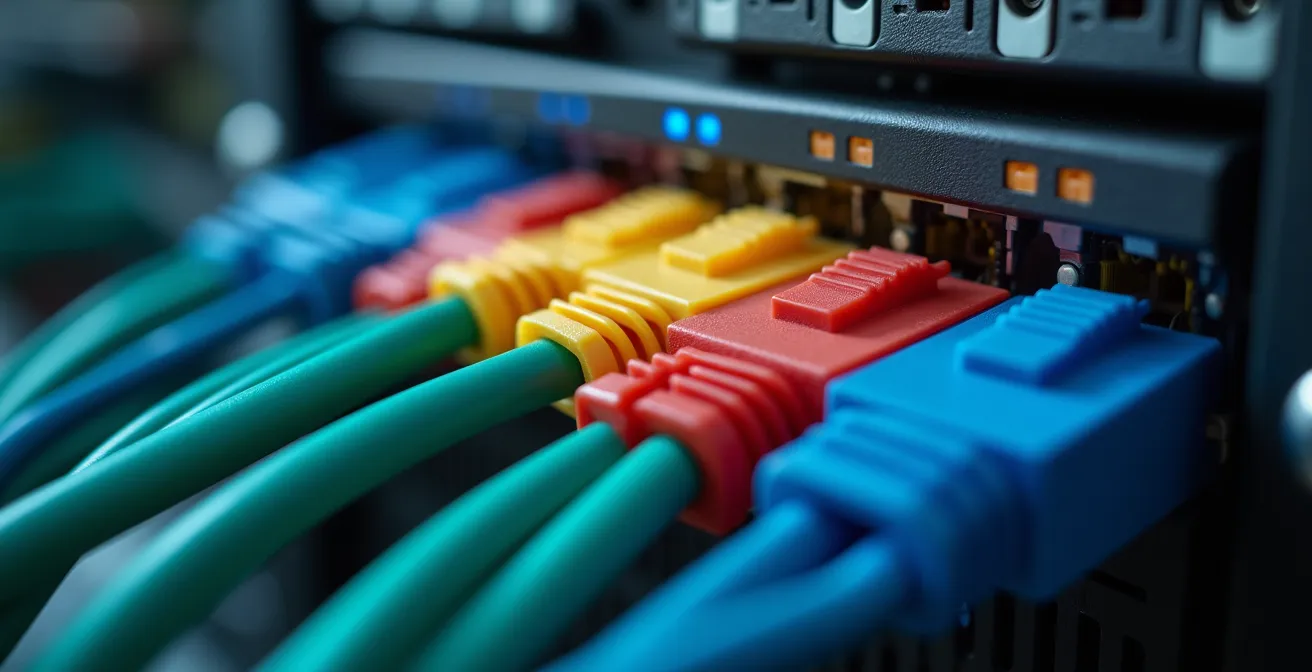

Come si può vedere nell’immagine, un’organizzazione meticolosa trasforma il caos in un sistema leggibile e funzionale. Ogni cavo ha il suo percorso, ogni connessione è chiara. Questo non è solo bello da vedere: è la differenza tra un intervento di 5 minuti e un fermo aziendale di 2 ore.

Questo approccio metodico è l’unico modo per garantire che l’infrastruttura sia un asset scalabile e non un ostacolo alla crescita.

UPS e PDU: come calcolare quanti server puoi attaccare a una singola presa senza far saltare tutto

Dopo aver gestito il flusso d’aria e i cavi dati, è il momento di affrontare l’alimentazione, un altro punto critico spesso sottovalutato. L’errore comune è collegare tutto a una ciabatta qualsiasi, sperando che regga. Il risultato può essere catastrofico: un sovraccarico che fa scattare l’interruttore generale, causando il downtime immediato di tutta l’infrastruttura. Per un’azienda, questo significa perdita di dati, interruzione dei servizi e danni economici.

La gestione professionale dell’alimentazione si basa su due strumenti: l’UPS (Uninterruptible Power Supply) e la PDU (Power Distribution Unit). L’UPS, o gruppo di continuità, non serve solo a sopperire a un blackout, ma anche a stabilizzare la tensione, proteggendo i delicati componenti elettronici da sbalzi e disturbi. La PDU è una “ciabatta intelligente” progettata per essere montata nel rack, capace di gestire carichi elevati e, nei modelli più avanzati, di monitorare i consumi di ogni singola presa.

Il passaggio cruciale è il dimensionamento corretto dell’UPS. Non si sceglie a caso. Bisogna sommare il consumo in Watt di tutti i dispositivi che si intende collegare (server, switch, NAS, etc.). Questa informazione si trova sulla scheda tecnica di ogni apparato. Una volta ottenuto il totale in Watt (W), lo si deve convertire in Volt-Ampere (VA), l’unità di misura con cui vengono venduti gli UPS. La formula empirica, ma efficace, è: VA = Watt / 0,7. Il valore 0,7 rappresenta un fattore di potenza (cos φ) medio per gli alimentatori switching moderni. È sempre buona norma aggiungere un 20-30% di margine per future espansioni.

Per rendere il concetto più concreto, ecco una tabella che mostra il calcolo per alcune configurazioni tipiche in una PMI, come indicato da un’analisi comparativa sulle tipologie di UPS.

Sbagliare questo calcolo significa vanificare l’investimento in hardware e esporsi a rischi di downtime che nessuna organizzazione può permettersi.

Serrature e sensori porta: perché lasciare il rack aperto è un rischio di sicurezza enorme

Abbiamo messo in sicurezza il flusso d’aria e l’alimentazione, ma ora dobbiamo proteggere l’asset più prezioso: i dati. Molti SysAdmin si concentrano ossessivamente sulla sicurezza software (firewall, antivirus, patch), lasciando l’armadio rack non solo aperto, ma a volte senza nemmeno la portella. Questo è un errore strategico gravissimo. La sicurezza fisica non è un optional, è il fondamento su cui poggia tutta la piramide della cybersecurity.

Lasciare un rack accessibile è una porta d’ingresso che bypassa ogni difesa perimetrale. Ma non è solo una questione di buonsenso, è un requisito legale. Come evidenziato da un’analisi sulla conformità dei data center in Italia, la protezione fisica dei dati è un obbligo esplicito.

Un rack non chiuso a chiave costituisce una violazione dell’Art. 32 del GDPR sulla sicurezza del trattamento, rendendo l’azienda passibile di sanzioni da parte del Garante per la protezione dei dati personali.

– Analisi normativa GDPR, Requisiti conformità data center Italia

La serratura sul rack è la prima, fondamentale linea di difesa. Ma non basta. Per una protezione completa, specialmente in ambienti condivisi o a basso controllo, è necessario un approccio a più livelli. Questo include l’installazione di sensori di apertura porta che inviano un alert istantaneo via email o sistemi di messaggistica ogni volta che il rack viene aperto. Inoltre, è fondamentale mantenere un registro degli accessi, cartaceo o digitale, che tracci chi ha aperto il rack, quando e perché. Questo registro non è burocrazia, ma un “audit trail” indispensabile in caso di incidente e richiesto da normative come il GDPR.

Per un livello di sicurezza superiore, si possono implementare soluzioni più avanzate. I sistemi di accesso con badge RFID garantiscono che solo il personale autorizzato possa aprire l’armadio, creando un log automatico e inoppugnabile. Questi sistemi di monitoraggio possono essere integrati con piattaforme open-source come Zabbix o Nagios, centralizzando gli alert di sicurezza fisica insieme a quelli di performance dell’infrastruttura IT.

Ignorare la sicurezza fisica significa lasciare la porta principale di casa spalancata, sperando che nessuno entri. È una scommessa che nessuna azienda dovrebbe fare.

Unità Rack (U): come pianificare lo spazio per l’espansione dei prossimi 3 anni

Uno degli errori più costosi nella gestione di un’infrastruttura è la mancanza di pianificazione dello spazio. Si acquista un rack che sembra sufficientemente grande per le necessità attuali, ma nel giro di un anno ci si ritrova a dover “giocare a Tetris” con i server, senza più un millimetro libero. Questo porta ad acquistare un secondo armadio, raddoppiando i costi e la complessità di gestione. Una corretta pianificazione previene questo scenario, trattando lo spazio come una risorsa strategica.

Il primo passo è comprendere l’unità di misura fondamentale: l’Unità Rack, o “U”. Per convenzione, lo standard internazionale definisce che 1U equivale a 44,45 mm (1,75 pollici) di altezza. Ogni dispositivo progettato per il montaggio in rack (server, switch, UPS) ha un’altezza misurata in U (1U, 2U, 4U, etc.). Un armadio rack standard per PMI è alto 42U, offrendo 42 “slot” verticali da occupare.

Il segreto non è riempire il rack, ma pianificarne l’occupazione con una visione a lungo termine. Una metodologia efficace è la regola del 50/30/20. Questa strategia prevede di allocare lo spazio del rack in tre blocchi distinti fin dal primo giorno, anche se l’hardware non è ancora presente.

La pianificazione dello spazio, come mostrato nell’immagine, è un’attività intellettuale che precede l’installazione fisica. Si tratta di disegnare il futuro dell’infrastruttura. Ecco come funziona la metodologia 50/30/20 applicata a un rack da 42U.

Questo metodo garantisce non solo lo spazio per la crescita, ma anche zone “cuscinetto” essenziali per una corretta circolazione dell’aria e per la manutenzione, evitando il sovraffollamento che soffoca i server.

L’errore di sicurezza fisica che rende inutile il tuo firewall perimetrale

Abbiamo stabilito che un rack deve essere chiuso a chiave per conformità e buonsenso. Ma qual è il rischio concreto di un accesso fisico non autorizzato? L’errore più grande è credere che le difese software siano sufficienti. Un firewall perimetrale da migliaia di euro, un sistema antivirus all’avanguardia, policy di password complesse: tutto diventa inutile di fronte a una singola vulnerabilità fisica.

Il concetto è brutalmente semplice: se un malintenzionato può toccare fisicamente i tuoi server, ha già vinto. Non ha bisogno di superare complesse difese informatiche; può semplicemente sfruttare l’accesso fisico. Lo scenario descritto in questo aneddoto dal campo è più comune di quanto si pensi.

Un tecnico esterno con accesso fisico di soli 5 minuti può inserire una chiavetta USB con malware, bypassando completamente firewall, antivirus e ogni difesa software. Questo rende la sicurezza fisica del rack l’ultimo baluardo critico per la protezione dei dati aziendali.

– Scenario reale violazione fisica data center

Questa testimonianza illustra perfettamente il concetto di vulnerabilità fisica. Le porte USB dei server, se non disabilitate da BIOS (una pratica spesso trascurata), sono un vettore di attacco diretto. Un dispositivo come un “USB Rubber Ducky” può iniettare centinaia di comandi in pochi secondi, installando una backdoor o esfiltrando dati sensibili. Altri attacchi possono includere il collegamento di un dispositivo di sniffing di rete o, più banalmente, il furto di un hard disk.

La minaccia non proviene solo dall’esterno. Statistiche sulla sicurezza informatica dimostrano che il rischio maggiore proviene spesso dall’interno: dipendenti scontenti, ex collaboratori o personale di ditte esterne (pulizie, manutenzione) con accessi non sufficientemente controllati. Per questo motivo, la sicurezza fisica va oltre la serratura del rack e deve includere il controllo degli accessi alla sala server stessa, idealmente con sistemi di videosorveglianza (nel rispetto della privacy dei lavoratori) e una chiara policy su chi è autorizzato a entrare e quando. La prevenzione del “tailgating” (accodarsi a una persona autorizzata per entrare) attraverso formazione e barriere fisiche è altrettanto cruciale.

Investire migliaia di euro in software di sicurezza senza chiudere a chiave la porta della sala server è come blindare le finestre di casa lasciando la porta d’ingresso spalancata.

Adattare una sala server esistente: quali modifiche idrauliche servono per passare al liquido?

Fino a poco tempo fa, il raffreddamento a liquido era considerato una soluzione esotica, riservata ai supercomputer e ai grandi data center. Tuttavia, con l’aumento della densità di calcolo dei server moderni, specialmente quelli dedicati all’Intelligenza Artificiale, sta diventando una necessità anche per le PMI. La domanda che ogni SysAdmin si pone è: “È fattibile nel mio ufficio? Devo sventrare tutto?”. La risposta è sorprendentemente rassicurante.

Esistono diverse tecnologie di raffreddamento a liquido, ma quella più accessibile per un retrofit in un ambiente esistente è il Direct-to-Chip (DTC). Questo sistema non richiede di immergere l’intero server in un liquido dielettrico, ma utilizza piccole “piastre fredde” (cold plates) montate direttamente sulle componenti che generano più calore, come CPU e GPU. Un liquido refrigerante circola in un circuito chiuso tra queste piastre e un’unità esterna (CDU – Coolant Distribution Unit) che si occupa di scambiare il calore.

Prima di procedere, è necessaria una valutazione preliminare. Non è un progetto da improvvisare, ma la checklist dei controlli è relativamente snella. Bisogna assicurarsi di avere un posto dove installare lo scambiatore di calore esterno (un dry cooler, simile all’unità esterna di un condizionatore), che può essere posizionato su un tetto, un balcone o in un’area tecnica. È poi necessario verificare lo spazio per il passaggio delle tubazioni e la portata del pavimento, anche se il peso aggiuntivo è generalmente contenuto. Infine, è fondamentale consultare un termoidraulico certificato per la progettazione e la dichiarazione di conformità dell’impianto.

Contrariamente alla credenza comune, l’ostacolo principale non è quasi mai tecnico, ma la mancanza di informazione sulle soluzioni di retrofit oggi disponibili.

Perché passare al raffreddamento a liquido per i server AI e quanto si risparmia?

La spinta verso il raffreddamento a liquido non è una moda, ma una risposta a una necessità fisica. I server tradizionali generano un calore gestibile con il raffreddamento ad aria. Le GPU e le CPU di ultima generazione, utilizzate per carichi di lavoro di Intelligenza Artificiale e High-Performance Computing (HPC), concentrano una quantità di calore così elevata in uno spazio così ridotto che l’aria non è più sufficiente a dissiparlo in modo efficiente. L’acqua ha una capacità termica circa 4.000 volte superiore a quella dell’aria, rendendola un mezzo di trasporto del calore immensamente più efficace.

Il vantaggio principale è l’efficienza energetica. Rimuovendo il calore direttamente dalla fonte (il chip), si riduce drasticamente la necessità di costosi e rumorosi sistemi di condizionamento della sala. L’impatto sui costi operativi è significativo: il raffreddamento ad acqua con serpentine può garantire un risparmio energetico fino al 30% rispetto ai sistemi tradizionali ad aria. Questo non solo abbassa le bollette, ma permette anche di aumentare la densità di calcolo per singolo rack, installando più server nello stesso spazio senza rischiare il surriscaldamento.

Oltre al risparmio diretto, il raffreddamento a liquido apre la porta a un concetto di economia circolare. Il calore catturato dal liquido, invece di essere sprecato, può essere riutilizzato per il riscaldamento degli edifici o per altri processi industriali. Abbiamo già visto l’esempio del data center Avalon 3. Un progetto simile di A2A a Milano ha dimostrato che il recupero di calore da un data center permette di servire 1.250 famiglie, con un risparmio di 1.300 TEP (tonnellate equivalenti di petrolio) e una riduzione di 3.300 tonnellate di CO2 all’anno. È la trasformazione definitiva di un problema (il calore) in una risorsa preziosa.

Per trasformare la tua sala server da un punto debole a un asset strategico, il primo passo è condurre un audit sistematico basato su questi principi ingegneristici. Un rack ordinato non è il fine, ma il mezzo per garantire performance, sicurezza e sostenibilità alla tua infrastruttura IT.
