La soluzione alla carenza di chip non è inseguire fornitori fantasma, ma adottare un’ingegneria della resilienza che controlli l’intero ciclo di vita del componente.
- Progettare i prodotti fin dall’inizio con componenti standard e multi-sorgente (Design for Availability) riduce drasticamente la dipendenza da un singolo fornitore.
- Una strategia di dual sourcing, che affianchi a un fornitore asiatico un partner europeo o locale, è ormai un imperativo strategico per mitigare i rischi geopolitici.
Raccomandazione: Riprogettare i prodotti critici con componenti standardizzati e avviare immediatamente una mappatura per qualificare un secondo fornitore strategico.
Linee di produzione ferme. Ordini bloccati. Clienti insoddisfatti. Per un responsabile acquisti nel settore elettronico, questo scenario è diventato un incubo ricorrente. La crisi globale dei semiconduttori ha trasformato l’approvvigionamento da un’attività di routine a una caccia al tesoro quotidiana, combattuta tra broker del mercato grigio, prezzi alle stelle e tempi di consegna che si misurano in trimestri, non più in settimane. La reazione istintiva è spesso quella di aumentare gli ordini, accumulare scorte e pagare qualsiasi prezzo per il componente mancante.
Ma queste sono tattiche di sopravvivenza, non strategie di crescita. Continuare a subire passivamente le fluttuazioni di un mercato instabile significa mettere a rischio la competitività stessa dell’azienda. E se la vera soluzione non fosse “trovare” i componenti, ma costruire un sistema che renda l’azienda immune, o quantomeno resiliente, alla loro carenza? Se il vero potere risiedesse non nella capacità di acquisto, ma nell’intelligenza della progettazione e nella sovranità operativa? Questo approccio richiede un cambio di paradigma: smettere di pensare al singolo acquisto e iniziare a ragionare in termini di ciclo di vita del componente.
Questo articolo non è l’ennesima analisi della crisi. È un manuale operativo per responsabili acquisti e manager strategici che vogliono trasformare la vulnerabilità della propria supply chain in un vantaggio competitivo duraturo. Analizzeremo otto leve strategiche, dal design del prodotto alla gestione del fine vita, per costruire una fortezza attorno alla vostra produzione. Esploreremo come le decisioni prese in fase di progettazione possano annullare i rischi a valle, come riconoscere le trappole del mercato parallelo e come sfruttare le nuove opportunità, come l’European Chips Act, per rafforzare la propria posizione sul suolo italiano.
In questo percorso, vedremo come ogni fase, inclusa la dismissione dei vecchi asset tecnologici, possa diventare una fonte di valore e resilienza. Le strategie che seguono sono pensate per essere implementate oggi, per garantire la produzione di domani.
Sommario: La guida strategica per la resilienza della supply chain elettronica
- Design for Availability: l’errore di usare un chip unico al mondo invece di uno standard
- Fake Chips: come riconoscere i componenti contraffatti comprati sul mercato grigio
- Dual Sourcing: perché dipendere da un solo fornitore asiatico è un rischio strategico oggi
- Last Time Buy: come calcolare quanti pezzi comprare quando un componente esce di produzione
- European Chips Act: quali opportunità per le aziende che investono in microelettronica in Italia?
- IT Asset Disposition: come guadagnare vendendo i vecchi PC invece di pagare per smaltirli
- Legge di Moore e limiti fisici: come i materiali 2D permetteranno transistor ancora più piccoli
- Grafene e nanotubi nell’elettronica: come i nuovi materiali risolveranno il problema del calore nei chip?
Design for Availability: l’errore di usare un chip unico al mondo invece di uno standard
La battaglia contro la carenza di componenti si vince, o si perde, molto prima che l’ordine di acquisto venga emesso: si decide sul tavolo del progettista. L’errore più comune e costoso è quello di cedere alla tentazione del “chip perfetto”, quel componente unico, ultra-performante e proprietario che sembra la soluzione ideale, ma che in realtà è una bomba a orologeria strategica. Affidare il cuore di un prodotto a un componente single-source significa consegnare le chiavi della propria produzione a un unico fornitore, spesso situato a migliaia di chilometri di distanza.
Il “Design for Availability” (DFA) inverte questa logica. Invece di ottimizzare solo per la performance, si progetta per la resilienza dell’approvvigionamento. Questo significa privilegiare componenti standard, disponibili da più produttori (multi-source), anche a costo di un piccolo compromesso sulle prestazioni o sulle dimensioni. L’adozione di architetture hardware flessibili, come i Field-Programmable Gate Array (FPGA), o di standard open-source come RISC-V, rappresenta una mossa strategica per svincolarsi dalle licenze proprietarie e dalle dipendenze da un singolo produttore. Un redesign mirato oggi può eliminare mesi di fermo macchina domani.
Per implementare un approccio DFA, è fondamentale una stretta collaborazione tra l’ufficio acquisti e il team di ricerca e sviluppo. L’ufficio acquisti deve fornire dati di mercato aggiornati sui rischi associati a ciascun componente, mentre R&S deve valutare alternative tecnicamente valide. Questo approccio proattivo permette di costruire un portafoglio prodotti robusto e meno esposto agli shock della supply chain globale. Le strategie chiave includono:
- Mappare tutti i componenti critici nella distinta base (BOM) e identificare sistematicamente quelli con fornitore unico.
- Valutare l’adozione di architetture open-source come RISC-V per ridurre le dipendenze da architetture proprietarie.
- Sfruttare incentivi come il Credito d’Imposta R&S italiano per finanziare le attività di redesign volte a sostituire componenti single-source con alternative standard.
- Implementare soluzioni basate su FPGA che, pur avendo un costo unitario superiore, offrono una flessibilità di programmazione che può salvare la produzione in caso di indisponibilità di un chip specifico (ASIC).
Fake Chips: come riconoscere i componenti contraffatti comprati sul mercato grigio
Nella disperata ricerca di componenti, il mercato grigio (o mercato parallelo) può sembrare una scorciatoia salvifica. Broker e trader indipendenti promettono la luna: quel microcontrollore introvabile, disponibile subito. Ma questo percorso è lastricato di rischi, il più insidioso dei quali è l’acquisto di componenti contraffatti o “fake chips”. Non si tratta solo di pezzi non funzionanti; un chip contraffatto può superare i test iniziali per poi guastarsi sul campo, causando danni reputazionali ed economici incalcolabili, soprattutto in applicazioni critiche come il medicale o l’automotive.
Questi componenti possono essere di varia natura: scarti di produzione ridipinti e rimarchiati, chip usati estratti da vecchie schede e “rinfrescati” per sembrare nuovi, o semplici pezzi di plastica stampati con il logo di un produttore noto. L’emergenza dell’approvvigionamento ha fatto esplodere questo fenomeno, con attori improvvisati che operano su piattaforme online. Come evidenziato in un’analisi sul mercato, è emerso che su eBay e altri marketplace freelancer acquistano parti singole, usate o smontate, per poi rivenderle alle aziende, sintomo di una supply chain sotto stress.

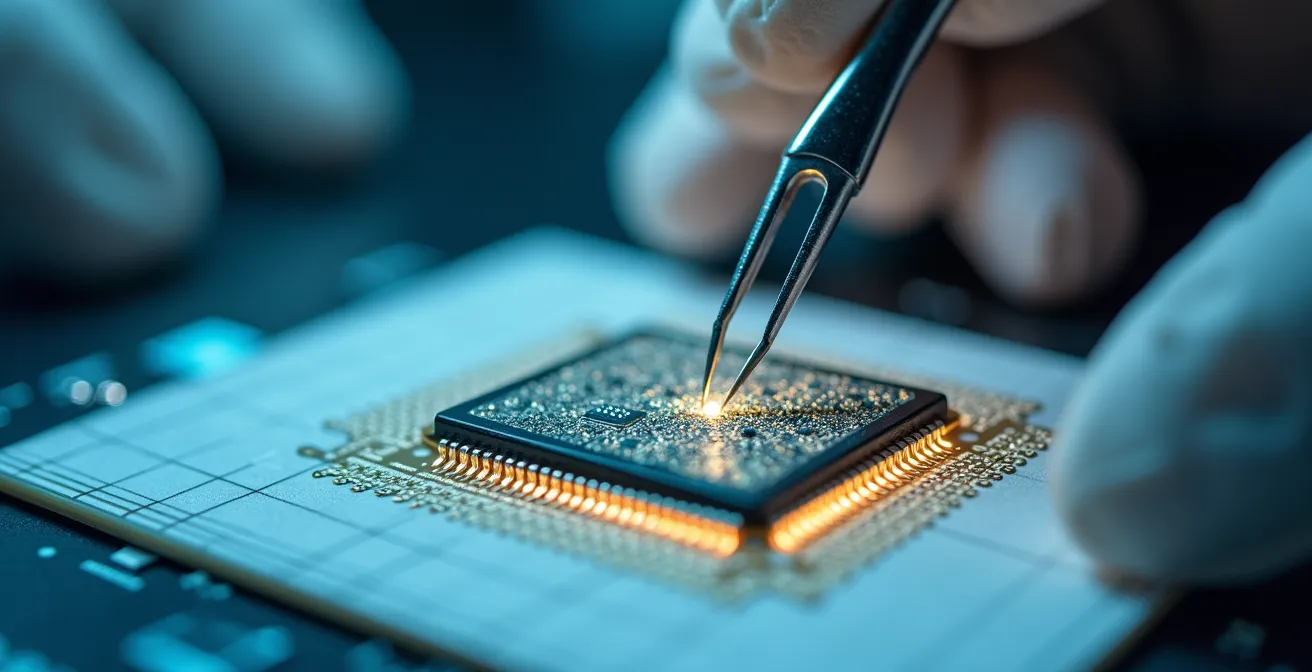

Riconoscere un componente contraffatto richiede un approccio metodico e, spesso, strumentazione specialistica. Se si è costretti a rivolgersi al mercato non ufficiale, è imperativo implementare un rigoroso processo di ispezione in ingresso. I controlli partono da un’analisi visiva al microscopio per individuare imperfezioni nel packaging, nella marcatura (font, logo, allineamento) o la presenza di segni di “black-topping” (la pratica di ricoprire il chip con una resina nera per nascondere la marcatura originale). Test più avanzati includono l’analisi a raggi X per verificare la struttura interna del die, test elettrici parametrici e, nei casi più critici, la decapsulazione chimica per esaminare direttamente il silicio.
Dual Sourcing: perché dipendere da un solo fornitore asiatico è un rischio strategico oggi
Per decenni, la delocalizzazione della produzione di semiconduttori in Asia è stata la strategia vincente, guidata da costi inferiori e un’efficienza senza pari. Come sottolinea un’analisi del CeSI (Centro Studi Internazionali), la supply chain dei semiconduttori si è articolata su scala globale, con aziende che hanno spostato gli impianti nelle aree più vantaggiose senza considerare pienamente le conseguenze strategiche di tale concentrazione. Oggi, questa iper-specializzazione geografica si è trasformata in una vulnerabilità sistemica.
La supply chain dei semiconduttori è estremamente articolata poiché coinvolge numerosi Paesi, ciascuno specializzato in specifiche fasi del processo produttivo. Tale complessità è il risultato di una strategia adottata negli ultimi decenni, durante i quali le aziende hanno preferito delocalizzare i propri impianti nelle aree più favorevoli dal punto di vista economico e tecnologico, senza considerare pienamente le conseguenze.
– CeSI – Centro Studi Internazionali, Rapporto sulla supply chain dei semiconduttori
La dipendenza da un singolo fornitore, o anche da una singola area geografica, espone l’azienda a una serie di rischi che vanno ben oltre la semplice interruzione produttiva: tensioni geopolitiche, disastri naturali, pandemie o decisioni politiche protezionistiche possono bloccare il flusso di componenti da un giorno all’altro. La strategia del Dual Sourcing (o Multi Sourcing) non è più un’opzione, ma una necessità per mitigare questi rischi. Consiste nel qualificare e mantenere attivi almeno due fornitori per i componenti critici, idealmente situati in regioni geografiche diverse.
Affiancare a un produttore di massa asiatico un secondo fornitore in Europa o nelle Americhe (“China+1” o “Asia+1”) può sembrare più costoso nel breve termine, ma offre una flessibilità e una sicurezza impagabili. Un secondo fornitore non solo funge da backup in caso di crisi, ma aumenta anche il potere contrattuale e stimola la competitività sulla qualità e l’innovazione. La chiave è non vedere il secondo fornitore come una mera riserva, ma come un partner strategico con cui mantenere un flusso di ordini costante, anche se ridotto, per garantirne la reattività in caso di bisogno.
Il seguente quadro, basato su dati del Ministero dell’Economia e delle Finanze italiano, illustra la drammatica concentrazione della produzione, specialmente per i chip più avanzati, rendendo evidente il rischio di affidarsi a una sola regione.
| Regione | Quota produzione chip | Specializzazione |
|---|---|---|
| Taiwan | 92% chip avanzati (<10nm) | Foundry leader per logica avanzata |
| USA | 6-9% chip maturi | Design, progettazione e chip speciali |
| Europa | <10% | Chip per automotive e industriale |
| Cina | 19% | Assemblaggio, test e chip maturi |
Last Time Buy: come calcolare quanti pezzi comprare quando un componente esce di produzione
Una delle notifiche più temute da un responsabile acquisti è la “Product Discontinuance Notice” (PDN), l’annuncio che un componente critico sta per uscire di produzione. A questo punto, si apre una finestra temporale limitata per effettuare un ultimo ordine, il cosiddetto “Last Time Buy” (LTB). Questa non è una semplice decisione di acquisto, ma una complessa equazione finanziaria e strategica. Ordinare troppo pochi pezzi significa dover affrontare un costoso redesign del prodotto o, peggio, interromperne la produzione prematuramente. Ordinare troppi pezzi, d’altra parte, immobilizza capitale prezioso e genera costi di stoccaggio e rischio di obsolescenza.
Un calcolo LTB efficace non può basarsi su una semplice stima. Richiede un’analisi rigorosa che tenga conto di molteplici fattori, specifici per il contesto aziendale e normativo italiano. Il punto di partenza è la previsione di vendita del prodotto finito per tutta la sua vita residua, ma a questo vanno aggiunti buffer di sicurezza, costi finanziari e valutazioni logistiche. Un calcolo approssimativo può trasformare una soluzione in un problema ancora più grande. Ad esempio, immobilizzare centinaia di migliaia di euro in scorte per anni ha un costo opportunità che deve essere quantificato con precisione, utilizzando il costo medio ponderato del capitale (WACC) dell’azienda.
Inoltre, la gestione a lungo termine di queste scorte strategiche deve considerare i costi reali di magazzino in Italia e le implicazioni fiscali legate all’ammortamento di beni che perdono valore nel tempo. Un approccio avanzato può anche includere l’analisi del potenziale di “component harvesting”, ovvero il recupero di quel componente da vecchi prodotti dismessi, come variabile per ridurre la quantità da ordinare nel LTB.
Piano d’azione per un calcolo LTB strategico
- Analisi del Consumo Storico: Calcolare il consumo medio annuale del componente negli ultimi 3 anni per stabilire una baseline affidabile.
- Proiezione e Buffer: Moltiplicare il consumo annuale per gli anni di vita commerciale residua del prodotto, aggiungendo un buffer di sicurezza non inferiore al 20% per coprire imprevisti e resi.
- Costo del Capitale: Quantificare il costo del capitale che resterà immobilizzato nelle scorte, utilizzando il WACC (Weighted Average Cost of Capital) aziendale come tasso di attualizzazione.
- Costi di Stoccaggio e Fiscalità: Stimare i costi di stoccaggio in magazzini idonei (climatizzati, sicuri) in Italia e valutare con l’ufficio finanziario l’impatto dell’ammortamento delle scorte secondo la normativa fiscale italiana.
- Component Harvesting: Prima di finalizzare l’ordine, analizzare il potenziale di recupero del componente da asset IT dismessi internamente o disponibili sul mercato del ricondizionato.
European Chips Act: quali opportunità per le aziende che investono in microelettronica in Italia?
Di fronte a una supply chain globale sempre più fragile, l’Europa ha lanciato una controffensiva strategica: l’European Chips Act. Questo imponente piano da 43 miliardi di euro non è solo una dichiarazione di intenti, ma un insieme di strumenti concreti per raddoppiare la quota di mercato europea nella produzione di semiconduttori, portandola al 20% entro il 2030. Per un’azienda italiana, questo non è un evento lontano, ma un’opportunità tangibile da cogliere. L’obiettivo è chiaro: ridurre la dipendenza critica dall’Asia e rafforzare la sovranità tecnologica del continente.

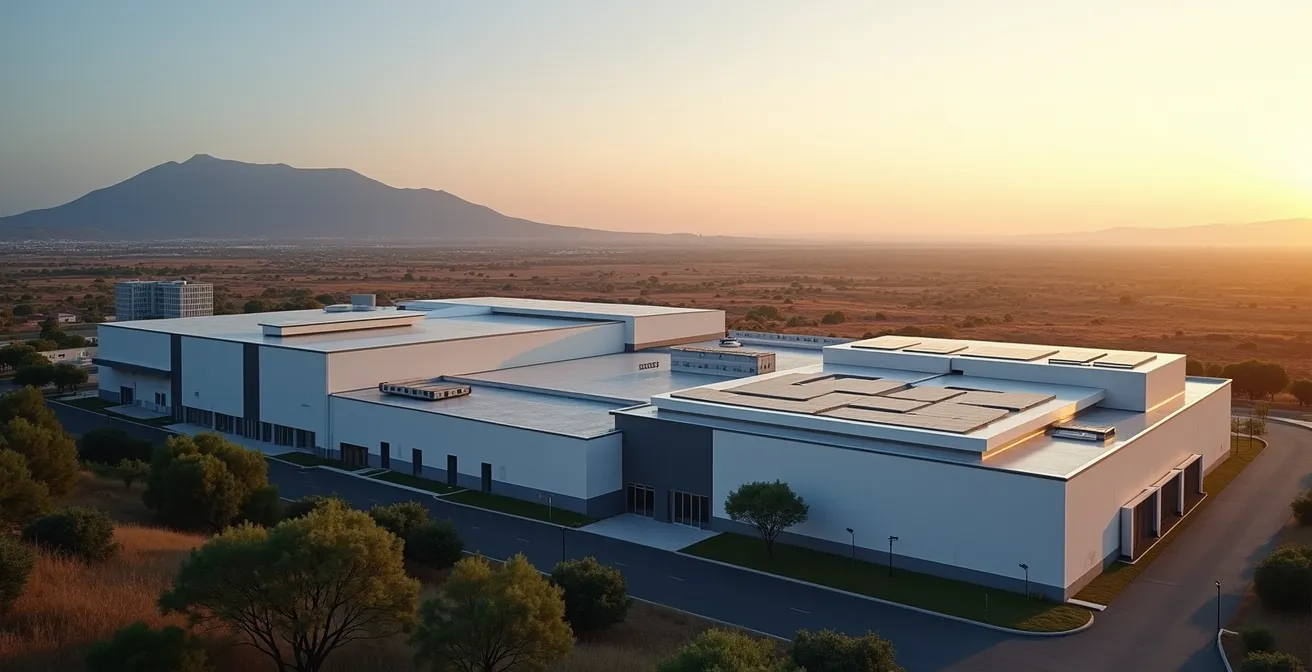

L’Italia, con il suo forte tessuto manifatturiero e centri di eccellenza come l’Etna Valley in Sicilia, è in prima linea per beneficiare di questi investimenti. L’esempio più eclatante è il recente via libera della Commissione Europea al progetto di STMicroelectronics a Catania. Si tratta di un investimento da 5 miliardi di euro per un nuovo impianto di carburo di silicio (SiC), sostenuto con 2 miliardi di aiuti di Stato, proprio nell’ambito del Chips Act. Questo non solo creerà migliaia di posti di lavoro, ma rafforzerà l’intero ecosistema locale, offrendo alle aziende italiane un accesso privilegiato a tecnologie all’avanguardia per l’automotive, l’industriale e le energie rinnovabili.

Le opportunità non si limitano ai giganti del settore. Il Chips Act promuove anche la creazione di “foundry” aperte e linee pilota, accessibili anche a piccole e medie imprese e startup per testare e produrre prototipi di chip innovativi. Per un’azienda, questo significa poter sviluppare componenti customizzati con un partner a chilometro zero, riducendo drasticamente i rischi e i tempi legati all’approvvigionamento da oltreoceano. Collaborare con le università e i centri di ricerca italiani che partecipano a questi progetti può dare accesso a finanziamenti e a un vantaggio competitivo unico, specialmente per chi opera in nicchie ad alto valore aggiunto.
IT Asset Disposition: come guadagnare vendendo i vecchi PC invece di pagare per smaltirli
In un’azienda, il ciclo di vita della tecnologia non si conclude quando un PC, un server o un macchinario diventano obsoleti. La fase di dismissione, nota come IT Asset Disposition (ITAD), è spesso vista come un costo e un problema logistico: come smaltire in modo sicuro e conforme alla normativa questi asset? La risposta strategica è ribaltare la prospettiva: l’ITAD non è un costo, ma una potenziale fonte di guadagno e, soprattutto, una miniera di componenti. In un contesto di carenza, ogni chip recuperato da un vecchio dispositivo è un chip in meno da cercare sul mercato.
Un partner ITAD specializzato non si limita a ritirare e riciclare. Il suo lavoro è massimizzare il valore residuo di ogni asset. Questo avviene attraverso un processo strutturato: test, cancellazione sicura e certificata dei dati (fondamentale per la conformità al GDPR), riparazione, e infine la rivendita dell’asset intero o, cosa ancora più interessante, lo smontaggio per il recupero di singoli componenti (“component harvesting”). Memorie RAM, CPU, e altri microcontrollori possono essere recuperati, testati e re-immessi nel magazzino aziendale per essere usati come parti di ricambio o per produzioni a basso volume, riducendo la pressione sull’ufficio acquisti.
La scelta del partner ITAD giusto in Italia è cruciale e deve basarsi su criteri oggettivi. Non si tratta solo di ottenere il miglior prezzo per i vecchi PC, ma di garantire la sicurezza dei dati e la conformità ambientale. Un partner affidabile deve possedere certificazioni specifiche e offrire una tracciabilità completa del processo. La griglia di valutazione seguente è un punto di partenza per selezionare il fornitore più adatto:
- Verificare il possesso di certificazioni internazionali come ISO 14001 (gestione ambientale) e R2 (Responsible Recycling).
- Controllare la piena conformità alla normativa RAEE e l’iscrizione all’Albo Gestori Ambientali italiano.
- Esigere garanzie sulla capacità di cancellazione sicura dei dati (data erasure) conforme al GDPR, con rilascio di certificazione per ogni singolo dispositivo.
- Analizzare la copertura logistica su tutto il territorio nazionale e i tempi medi di ritiro degli asset.
- Richiedere un track record dimostrabile di recupero di valore su asset simili a quelli da dismettere.
Legge di Moore e limiti fisici: come i materiali 2D permetteranno transistor ancora più piccoli
Per oltre cinquant’anni, la Legge di Moore ha dettato il ritmo inarrestabile dell’innovazione tecnologica: la densità dei transistor su un chip raddoppiava circa ogni due anni, garantendo dispositivi sempre più potenti e compatti. Oggi, però, questa corsa sta raggiungendo i suoi limiti fisici. Con transistor che misurano pochi nanometri, gli effetti quantistici e la dissipazione del calore rendono sempre più difficile e costoso ridurre ulteriormente le dimensioni. Questa sfida tecnologica ha un impatto diretto sulla supply chain: la produzione dei chip più avanzati (sotto i 7nm) è un’impresa titanica, concentrata nelle mani di pochissimi player globali, esacerbando la scarsità.
Mentre il silicio tradizionale arranca, la ricerca si sta concentrando su una nuova frontiera: i materiali bidimensionali (2D) come il grafene e i dicalcogenuri di metalli di transizione (TMDs). Questi materiali, spessi un solo atomo, promettono di superare i limiti del silicio, permettendo di costruire transistor ancora più piccoli, veloci ed efficienti dal punto di vista energetico. Non si tratta di fantascienza: i laboratori di tutto il mondo stanno già creando prototipi funzionanti che potrebbero ridefinire l’elettronica nel prossimo decennio.
Questa rivoluzione dei materiali è spinta anche dalla domanda insaziabile di potenza di calcolo proveniente dal settore dell’Intelligenza Artificiale, che richiede chip sempre più densi e specializzati. La crescita esponenziale della domanda per memorie ad alta larghezza di banda (HBM), cruciali per i processori AI, è un chiaro indicatore di questa tendenza. Secondo un’analisi di PwC, il mercato HBM vedrà un tasso di crescita annuo composto (CAGR) del 64% in termini di bit fino al 2028, deviando enormi capacità produttive verso questo segmento. Per le aziende che operano in altri settori, questo significa una competizione ancora più accesa per le risorse produttive esistenti. Guardare ai nuovi materiali non è solo curiosità scientifica, ma un’anticipazione strategica delle prossime dinamiche di mercato.
Dall’invenzione del transistor, circa 70 anni fa, i semiconduttori hanno guidato i progressi industriali. Oggi sono indispensabili e permeano ogni aspetto della nostra vita. I ricavi globali dei semiconduttori cresceranno più del doppio del PIL globale, raggiungendo oltre 1 trilione di dollari entro il 2030.
– PricewaterhouseCoopers, Rapporto annuale sullo stato dell’industria globale dei semiconduttori 2024
Da ricordare
- Il Design for Availability è la prima linea di difesa: progettare con componenti standard e multi-sorgente riduce drasticamente il rischio a valle.
- La dipendenza da un singolo fornitore o da una singola area geografica (come l’Asia) è un rischio esistenziale che va mitigato con una strategia di Dual Sourcing.
- La sovranità tecnologica inizia dalla gestione intelligente del fine vita: calcoli LTB precisi e un programma ITAD strategico trasformano i costi in risorse.
Grafene e nanotubi nell’elettronica: come i nuovi materiali risolveranno il problema del calore nei chip?
Man mano che i chip diventano sempre più potenti e densi di transistor, emerge un nemico silenzioso ma implacabile: il calore. La dissipazione termica è diventata una delle sfide ingegneristiche più critiche. Un surriscaldamento eccessivo non solo riduce le prestazioni e l’affidabilità di un dispositivo, ma ne limita anche la potenza massima, creando un collo di bottiglia invalicabile. Questo problema è particolarmente acuto nell’elettronica di potenza, nei data center e nei processori per l’Intelligenza Artificiale, dove la densità di calcolo è estrema.
La soluzione a questo problema termico potrebbe risiedere, ancora una volta, nei materiali avanzati. Materiali come il grafene, i nanotubi di carbonio e il nitruro di boro esagonale (h-BN) possiedono una conducibilità termica eccezionale, ordini di grandezza superiore a quella del rame o dell’alluminio, i materiali tradizionalmente usati per la dissipazione. Integrare questi nuovi materiali direttamente all’interno dei package dei chip o nei sistemi di raffreddamento (heat sink) permetterebbe di estrarre il calore in modo molto più efficiente, sbloccando nuovi livelli di performance.
Il carburo di silicio (SiC) e il nitruro di gallio (GaN), già in uso nell’elettronica di potenza, sono i precursori di questa rivoluzione. Permettono di realizzare inverter, caricabatterie e alimentatori più piccoli, leggeri ed efficienti proprio perché gestiscono meglio il calore e le alte tensioni rispetto al silicio. Il passo successivo sarà l’integrazione su larga scala di materiali 2D come il grafene. Immaginate un processore per data center le cui prestazioni non sono più limitate dalla temperatura, o un inverter per auto elettriche talmente efficiente da aumentare l’autonomia del veicolo. Questo non è un futuro lontano; è l’orizzonte verso cui si sta muovendo l’industria, e le aziende che sapranno integrare queste innovazioni per prime avranno un vantaggio decisivo.
La resilienza della supply chain non è un progetto con una data di fine, ma un processo di miglioramento continuo. Trasformare i concetti discussi in una strategia operativa richiede un primo passo concreto: una mappatura completa e onesta dei componenti critici e delle vulnerabilità della vostra produzione attuale. Questo audit è il fondamento su cui costruire una supply chain più forte, sovrana e pronta per le sfide future.
Domande frequenti sulla crisi dei semiconduttori e le nuove tecnologie
Quali sono i vantaggi del carburo di silicio rispetto al silicio tradizionale?
Il SiC (carburo di silicio) offre una migliore conducibilità termica, una maggiore velocità di commutazione e una minore dissipazione di energia. Queste caratteristiche lo rendono ideale per dispositivi ad alta potenza e alta tensione, tipicamente sopra i 1.200V, come quelli usati negli inverter per veicoli elettrici e nelle energie rinnovabili.
Come il grafene può risolvere i problemi termici negli inverter industriali?
Il grafene possiede una conducibilità termica eccezionale, circa 10 volte superiore a quella del rame. Integrato nei sistemi di raffreddamento, può dissipare il calore in modo molto più efficace, permettendo di progettare inverter industriali più compatti, con una maggiore densità di potenza e una maggiore affidabilità nel tempo.
Quali sono le startup italiane attive nel settore dei materiali 2D?
In Italia, diversi spin-off universitari e centri di ricerca, come quelli legati al Consiglio Nazionale delle Ricerche (CNR) e all’Istituto Italiano di Tecnologia (IIT), stanno lavorando sullo sviluppo di applicazioni commerciali per i materiali 2D. Le principali aree di applicazione riguardano sensori avanzati, elettronica flessibile e componenti per il settore biomedicale.
